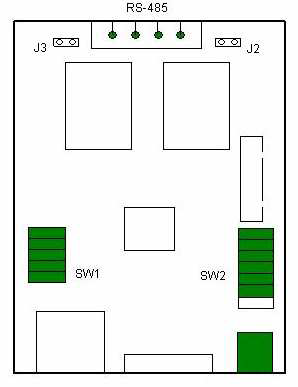

麦克维尔Modbus空调网关的端口有：9VDC 供电端口，SW1、SW2 拨码，两对RS485 端口(A1/B1，A2/B2)以及RS485 通讯终端匹配电阻跳线。

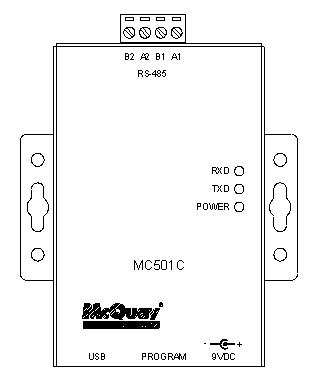

如图所示，MC501C_B 共有3 个LED 指示灯：

RXD（黄色）：RS-485（A1/B1）通讯接收指示灯，闪烁时表示RS-485（A1/B1）正在接收数据；

TXD（绿色）：RS-485（A1/B1）通讯发送指示灯，闪烁时表示RS-485（A1/B1）正在发送数据；

POWER（红色）：电源供电指示灯，常亮时表示有电源正在供电，标配9VDC 电源适配器。

麦克维尔Modbus网关MC501CS 适用机型

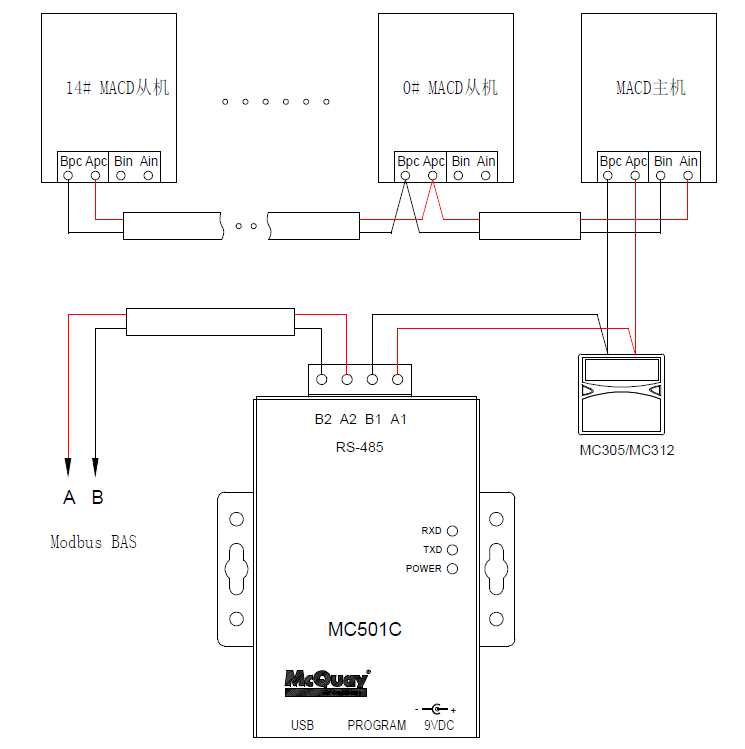

麦克维尔Modbus空调网关系统拓扑图

（1）接口特性：接口兼容EIA/TIA 的RS-485 标准

（2）电气接口：9VDC 电源供电端口，两个RS485 端口（A1/B1,A2/B2）

（3）工作方式：异步半双工差分传输

（4）传输介质：屏蔽双绞线

（5）外形尺寸：102mm×89mm×23mm

（6）工作环境：-25℃~65℃， 5%~95%RH 不凝露

（7）存储环境：-25℃~70℃， 5%~95%RH 不凝露

（8）传输距离：1000 米（RS-485 端）

（9）通讯协议：Modbus RTU(A2/B2)（支持01/02/03/04/05/06/16#七种命令），8 个数据位，无校验、

奇校验、偶校验可选，1 或 2 个停止位，9600bps/14400bps/19200bps/38400bps 波特

率可选

（10）扫描间隔：Modbus 上位机间隔扫描时间应≥50ms，推荐在200ms 以上。
